Catalog Moga (zidărie) — M1.1-Z24

1. Pereți exteriori cu stâlpișori din b.a. în câmpul curent — Sâmburi din b.a. — perete exterior de 24 cm — Sâmbure b.a. 11,5×24 cm — Perete exterior 24 cm — axă d_termo

Parametri

Catalog

2011 — Catalog Moga (zidărie)

v1 · 816 variante (max 3/familie)

← Cataloage

CapitolFamilieSâmbure b.a.M1.1-Z24 · b = 24 cm · 3 varianteGrosime termoizolație d termo = 20 cmLungime L (m) — opționalElement de construcție — opțional

Rezultat Ψ · M1.1-Z24 · M-T04

0.005 W/(m·K)

fRsi = 0.959

Nod tabel exact (d termo=20 cm) · λ = 0.3 · λ + d termo + R · 3 sâmburi b.a. · Ψ unic (Li = Le) · Ψ (Li = Le) · fRsi

Sursă: Moga 2011 — M1.1-Z24 · status partial · catalog moga-zidarie-2011 v1

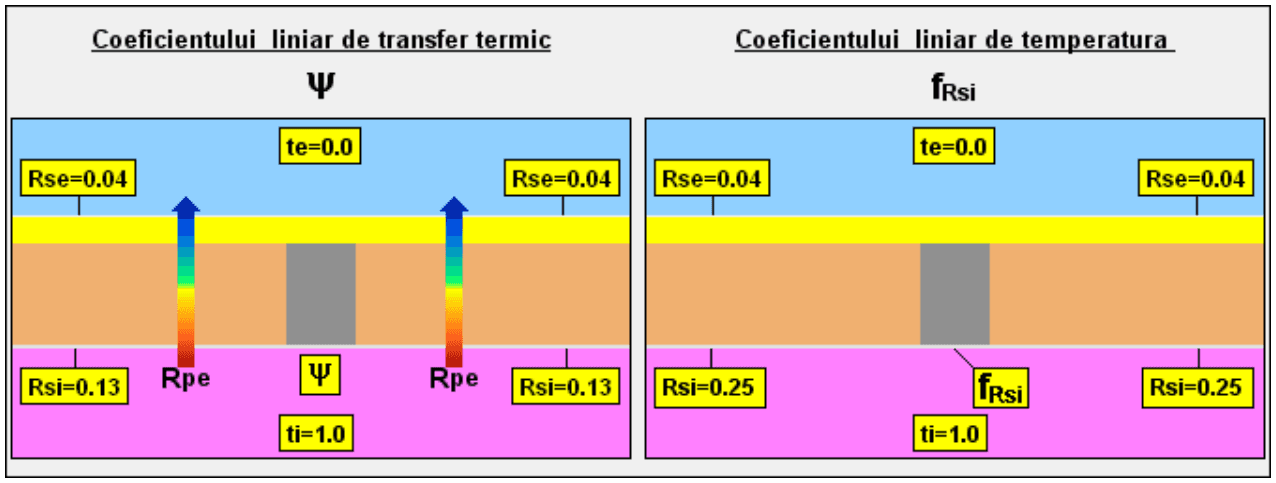

Model geometric și condiții de contur M1.1-Z24__samb115 — Modelul geometric și condiții de contur pentru calculul

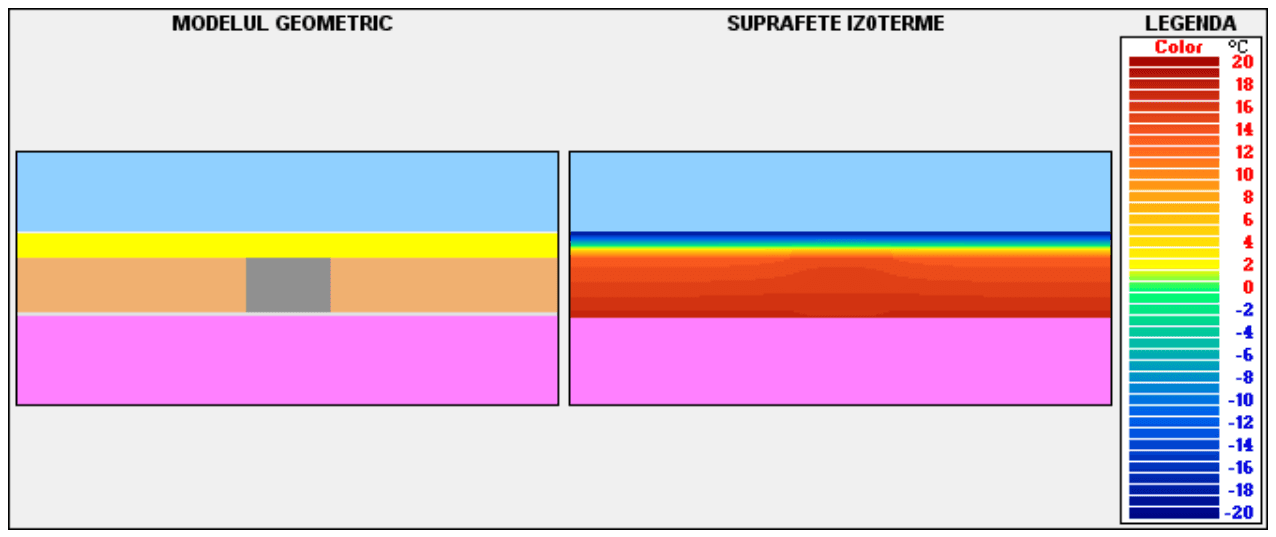

Figură catalog M1.1-Z24__samb115 — Model geometric · Suprafețe izoterme · Legendă

Tabel Ψ (M-T04) — λ = 0.3 W/(m·K)

λ + d termo + R · 3 sâmburi b.a. · Ψ unic (Li = Le) · Ψ (Li = Le) · fRsi

Evidențiat: Sâmburi din b.a. — perete exterior de 24 cm · Sâmbure b.a. 11,5×24 cm · 11.5×11.5 cm

Sâmburi din b.a. — perete exterior de 24 cm		Sâmbure b.a. 11,5×24 cm		Sâmbure b.a. 24×24 cm		Sâmbure b.a. 36,5×24 cm
d termo. [cm]	R perete [m²·K/W]	Ψ	fRsi	Ψ	fRsi	Ψ	fRsi
0	1.014	0.271	0.780	0.509	0.780	0.742	0.780
5	2.249	0.037	0.895	0.062	0.895	0.086	0.895
8	2.999	0.020	0.920	0.033	0.920	0.045	0.920
10	3.499	0.014	0.931	0.024	0.931	0.033	0.931
15	4.749	0.008	0.949	0.013	0.949	0.017	0.949
20	5.999	0.005	0.959	0.008	0.959	0.010	0.959

Grafic Ψ(d termo)

Marker roșu: Ψe (exterior) la d termo=20 (0.005)

Raport punte termică M1.1-Z24__samb115
